Hva er et SD anlegg?

Hvordan fungerer et SD-anlegg i praksis?

SD-anlegg kalles også ofte sentralt driftsanlegg eller sentralt driftskontrollanlegg (BMS - Building Management System). Systemet er bygget opp av flere moduler som overvåker og styrer de ulike tekniske systemene i bygget. All data samles på én plattform, slik at driftspersonell kan følge med på energibruk, inneklima og sikkerhet i sanntid.

Systemet fungerer både som et overvåkingsverktøy og som en aktiv styringsenhet. Overvåkingen kan også utvides med et energioppfølgingssystem (EOS), som gir tilgang til historiske data og detaljert energianalyse. Et SD-anlegg (BMS) kan deretter automatisk justere varme, ventilasjon, kjøling, belysning og andre funksjoner basert på sensorer, bruksmønstre og forhåndsdefinerte regler. I tillegg varsler systemet ved feil eller avvik, slik at drift kan håndteres proaktivt i stedet for reaktivt.

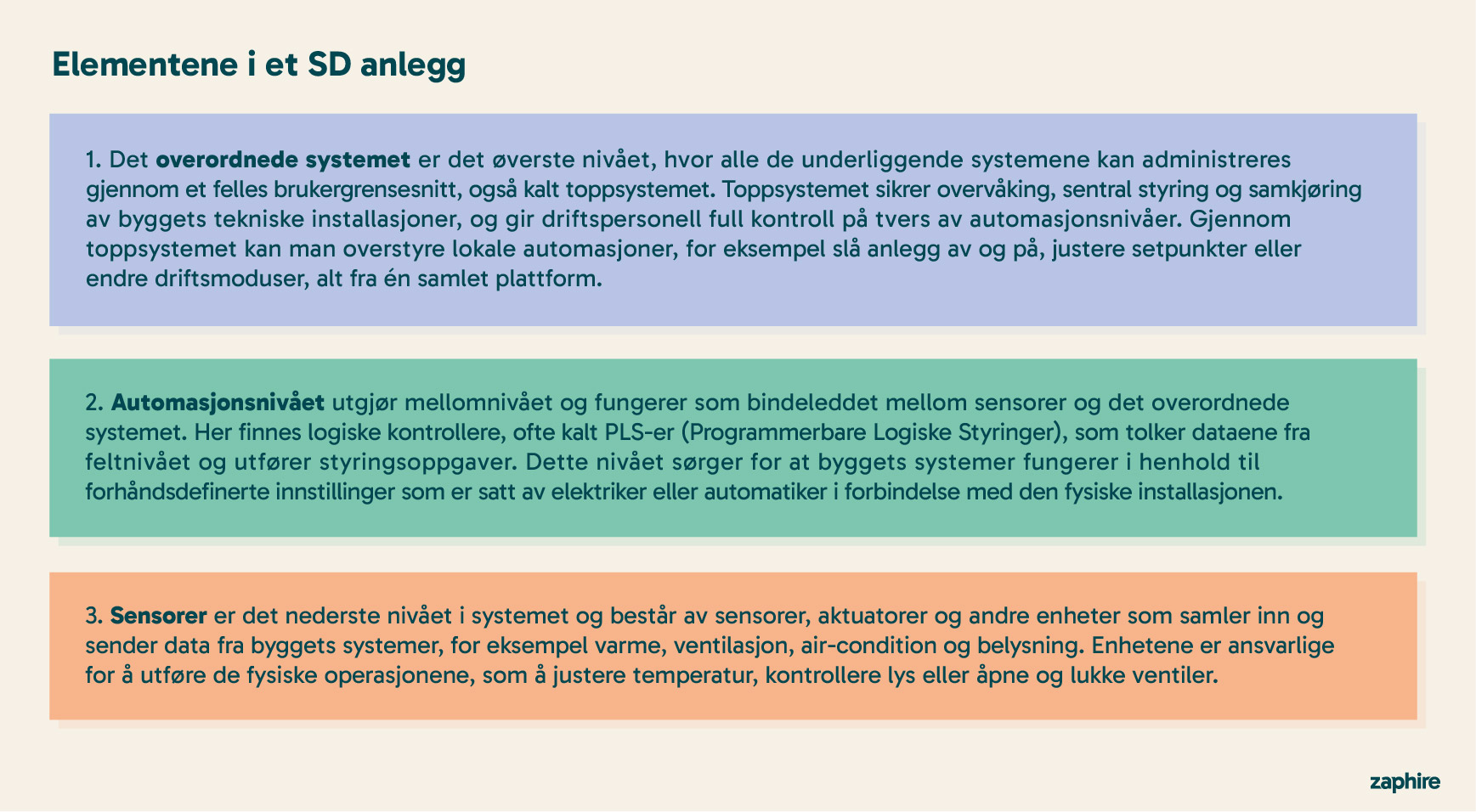

Tre nivåer i et SD-anlegg

Et SD-anlegg består av tre nivåer som samarbeider for å styre, overvåke og optimalisere byggets tekniske systemer. Disse nivåene danner en tydelig struktur, fra sensorer og aktuatorer nederst, til toppsystemet som gir full oversikt for driftspersonell. Illustrasjonen under viser hvordan nivåene henger sammen.

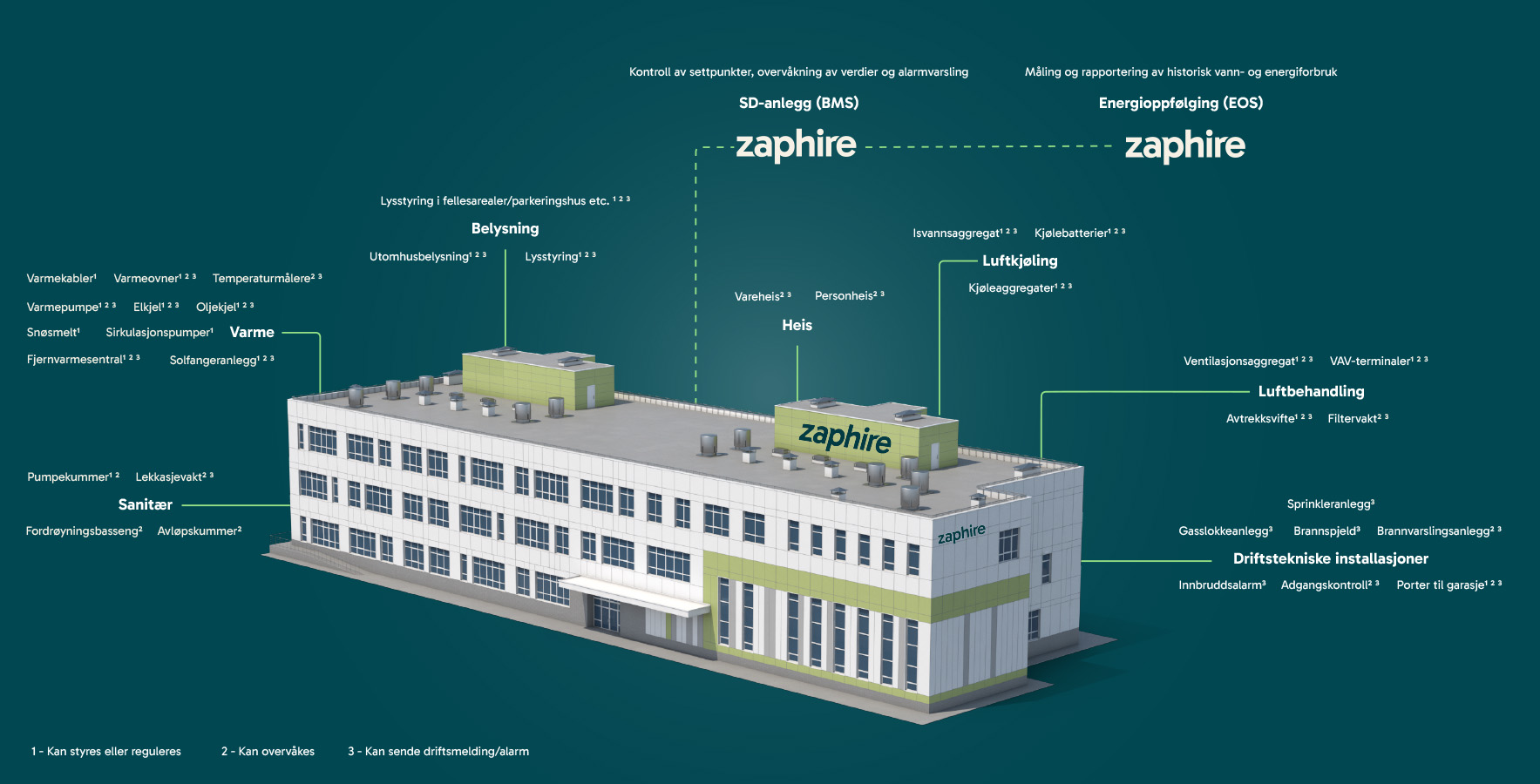

Hvilke tekniske systemer kan kobles til et SD-anlegg?

Et sentralt driftsanlegg fungerer som kontrollsenteret for byggets tekniske installasjoner. I stedet for at hvert system har sin egen skjerm, app eller styring, kan alt samles på én plattform: ventilasjon, varme, belysning, vannsystemer, adgangskontroll, sikkerhet og energimåling. Det gir bedre oversikt, mer automatikk og større muligheter for å redusere unødvendig energiforbruk og driftskostnader.

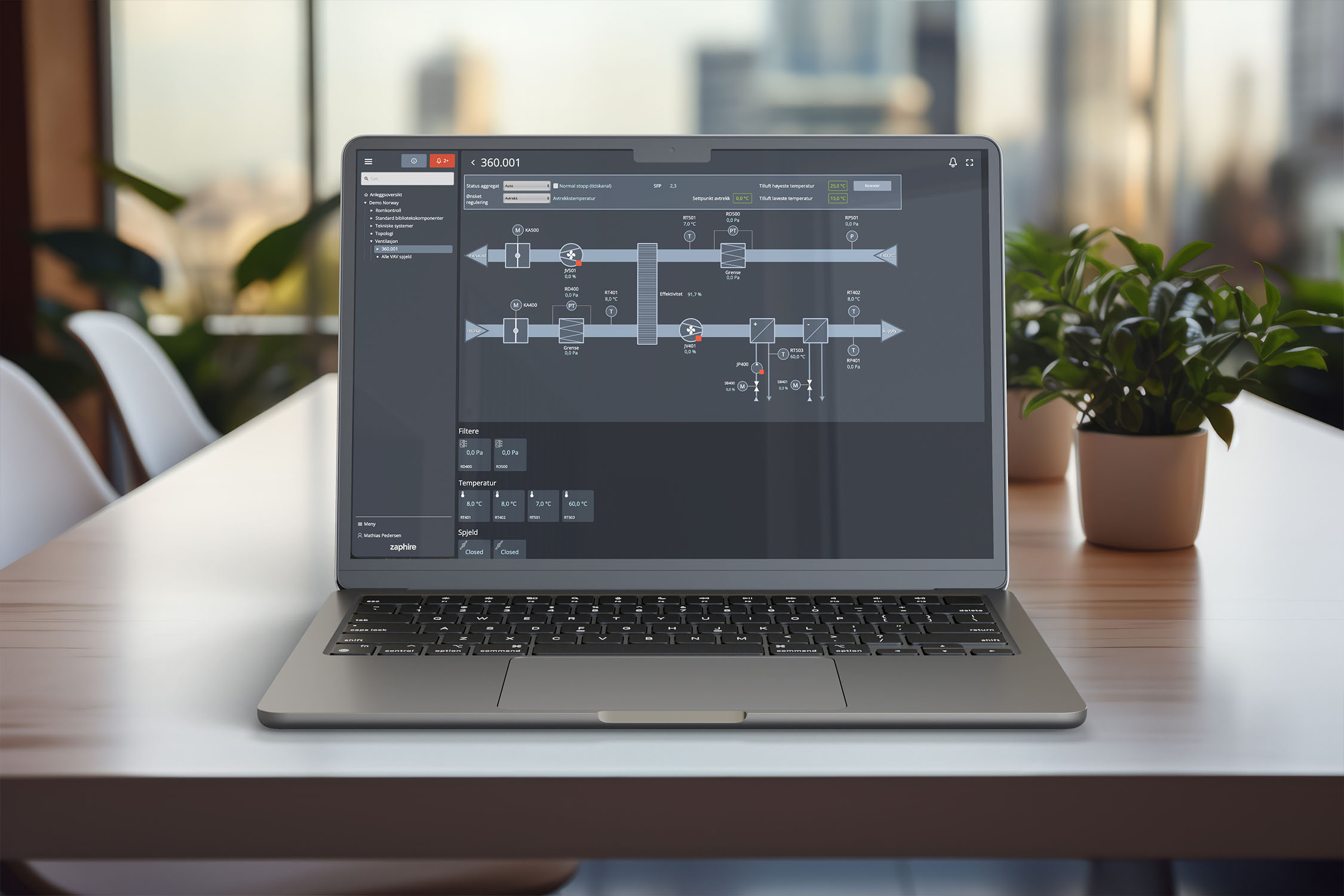

SD-anlegg for oppvarming, ventilasjon og kjøling (HVAC)

HVAC-systemer (Heating, Ventilation and Air Conditioning) står ofte for den største andelen av energiforbruket i et bygg. Med et system for byggautomasjon kan disse systemene styres mer presist og effektivt. Temperaturen, luftkvaliteten og ventilasjonen tilpasses kontinuerlig basert på bruksmønstre, værdata og sensorer som måler inneklimaet. Resultatet er bedre komfort for brukerne og lavere energikostnader for eier og drift.

Belysning og energibruk

Lys er en stor energipost i moderne bygg. Ved hjelp av sensorer og automatisering kan systemet justere belysningen etter tilstedeværelse, tid på døgnet eller naturlig lysinnslipp. I tillegg overvåkes strømforbruket fortløpende, slik at driftspersonell får innsikt i når og hvor energi brukes. Denne informasjonen gjør det enklere å gjennomføre målrettede tiltak for å redusere energibruken.

Sikkerhet og adgangskontroll med SD-anlegget

Et SD-anlegg kan integreres med systemer for adgangskontroll, alarm og videoovervåkning. Dermed får driftspersonell bedre oversikt over byggets sikkerhet og kan raskt reagere ved uønskede hendelser. I praksis kan dette innebære overvåking og styring av dører, porter og andre tilgangspunkter, der sensorer og automatiserte løsninger bidrar til økt trygghet og kontroll.

Integrasjoner mot andre systemer

Et fleksibelt system for byggautomasjon (BMS) kan kobles sammen med en rekke andre tekniske systemer i bygget, som heiser, energimålere og smarte sensorer. På den måten får man en helhetlig oversikt over byggets tilstand og ytelse. Med alle systemene samlet i én plattform blir drift og vedlikehold enklere å styre, og man legger til rette for mer effektiv og bærekraftig eiendomsdrift.

I Zaphire BMS finnes det muligheter for å integrere blant annet heiser og smarte sensorer, slik at systemet automatisk sender feilmeldinger og varsler når avvik oppstår. Dette gjør det enklere å håndtere drift og vedlikehold på en proaktiv måte.

Hvorfor er et SD-anlegg viktig for moderne bygg?

Et SD-anlegg er mer enn bare et teknisk styringssystem, det er en nøkkelfaktor for å skape smartere, mer bærekraftige og kostnadseffektive bygg. Bygningsautomasjon gjør det mulig å redusere energibruk, forbedre inneklimaet og skape tryggere omgivelser for brukerne. Samtidig får driftspersonell bedre innsikt i hvordan bygget faktisk presterer, noe som legger grunnlag for både kortsiktige besparelser og langsiktig verdi.

Energieffektivitet og bærekraft

Et SD-anlegg gjør det mulig å automatisere og optimalisere driften av tekniske systemer, slik at energiforbruket reduseres uten at komforten går på bekostning. Systemet justerer varme, kjøling, ventilasjon og belysning basert på faktiske behov, og sørger for at energien brukes bare der den trengs.

Reduksjon i energibruk bidrar ikke bare til lavere kostnader, men også til mindre klimagassutslipp. Dette er viktig for byggeiere som ønsker å møte strengere miljøkrav og oppnå sertifiseringer som FutureBuilt.

Kostnadsbesparelser i drift

SD-anlegg bidrar ikke bare til lavere energiregninger, men også til mer effektiv drift og vedlikehold. Når driftsansvarlige får bedre innsikt i hvordan bygget presterer, kan vedlikeholdsoppgaver planlegges proaktivt i stedet for å vente til feil oppstår. Dette reduserer risikoen for uventede driftsavbrudd og kostbare reparasjoner.

Automatiseringen frigjør dessuten tid fra manuell overvåkning og rapportering, slik at driftspersonell kan fokusere på mer verdiskapende oppgaver. Summen av dette er betydelige besparelser, både på kort sikt gjennom redusert energibruk og på lang sikt gjennom smartere drift.

Bedre inneklima og komfort

Et SD-anlegg sørger for at inneklimaet alltid tilpasses brukernes behov. Temperatur, luftkvalitet og lysforhold kan justeres automatisk basert på tid på døgnet, antall personer i bygget og målinger fra sensorer. Resultatet er et sunt og behagelig miljø som fremmer trivsel og produktivitet.

I bygg som kontorer, skoler og helseinstitusjoner er dette ekstra viktig, siden inneklimaet har direkte innvirkning på helse, konsentrasjon og læring. Et godt inneklima kan også bidra til lavere sykefravær, og gjør bygget mer attraktivt for både brukere og leietakere.

Hvordan velge riktig leverandør av SD-anlegg?

Når du skal investere i et nytt SD-anlegg, enten som sluttkunde eller systemintegrator, er det viktig å se på både dagens behov og fremtidige krav. Systemet skal ikke bare gi oversikt og kontroll nå, men også kunne utvikles i takt med teknologi, regelverk og nye brukerbehov. Her er tre sentrale kriterier du bør vurdere:

Brukervennlighet og tilgjengelighet

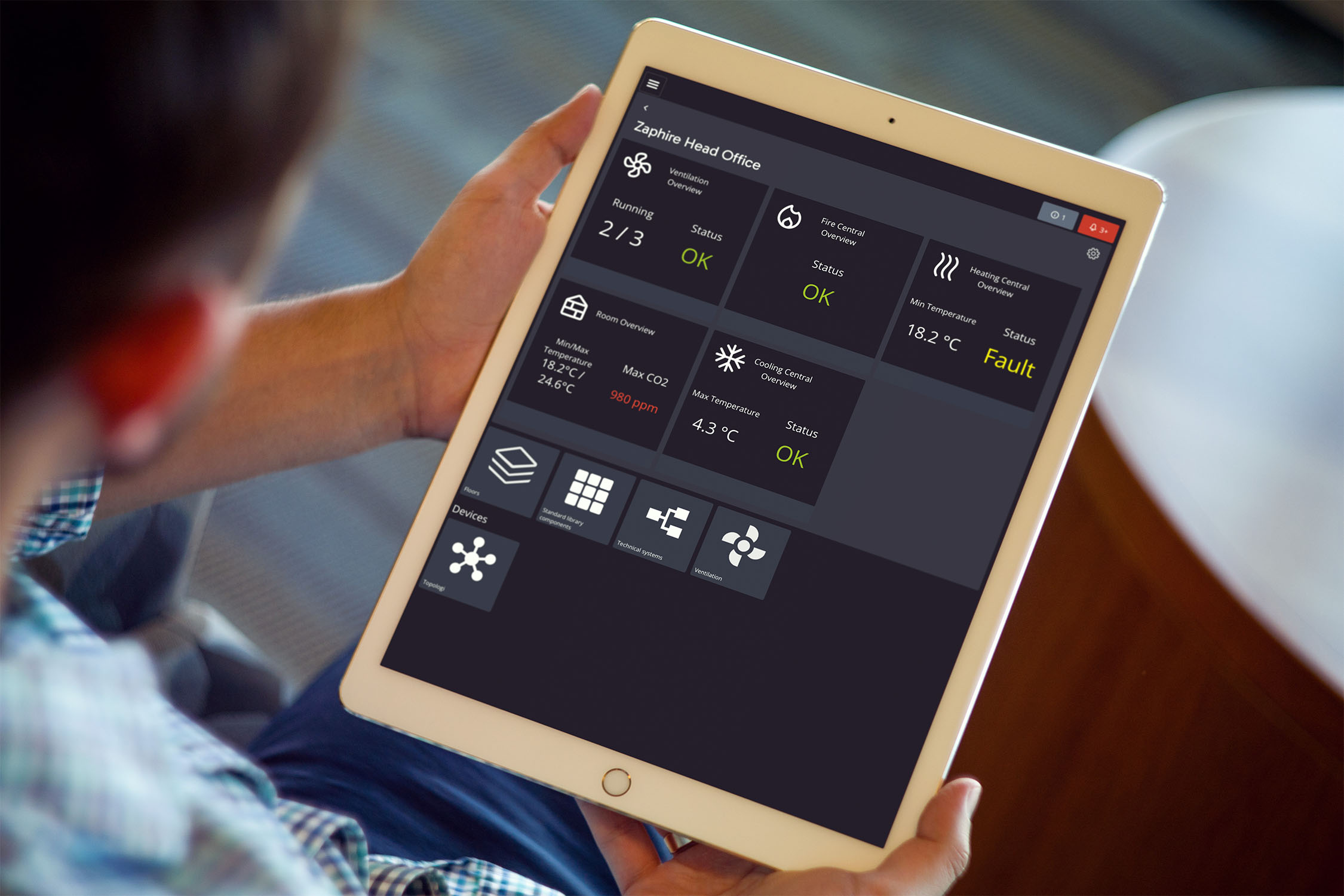

Et SD-anlegg bør ha et intuitivt og oversiktlig grensesnitt, slik at driftspersonell enkelt kan overvåke og styre bygget. Mange moderne løsninger er skybaserte, noe som gir sikker tilgang fra PC, nettbrett eller mobil – uavhengig av tid og sted.

For systemintegratorer er det spesielt viktig å velge en løsning som er kostnadseffektiv, fleksibel og enkel å sette opp. Et brukervennlig system gir lavere installasjons- og driftskostnader, og kan dermed gjøre det enklere å vinne anbud der pris og effektivitet er avgjørende kriterier.

Åpenhet og integrasjonsmuligheter

Velg en løsning som bygger på åpne standarder og kan integreres med både eksisterende og fremtidige systemer. Dette gir fleksibilitet og sikrer at investeringen din holder seg relevant også når teknologien utvikler seg.

I Zaphire BMS kan sensorer kobles til via BACnet, MODBUS TCP eller tredjeparts API-er. Dette gjør det enkelt å integrere både nye og eksisterende målere i samme system. All informasjon overføres sikkert i kryptert form til Zaphire, hvor den behandles, struktureres og gjøres tilgjengelig i intuitive dashbord.

Datasikkerhet og personvern

Et SD-anlegg samler inn store mengder data, og det er avgjørende at disse behandles trygt og i tråd med GDPR og andre relevante krav. Sørg for at leverandøren tilbyr robuste løsninger for datalagring, tilgangsstyring og sikkerhet, slik at både bygg og brukere er beskyttet.

Mange byggherrer og offentlige aktører stiller i dag krav om at systemleverandører benytter protokoller som er sertifisert på BACnet eller tilsvarende standarder for bygningsautomasjon. Dette sikrer at systemene kan integreres trygt og sømløst på tvers av leverandører. Zaphire benytter en BACnet-sertifisert protokoll, og oppfyller dermed disse kravene, slik at både datasikkerhet og fremtidig fleksibilitet ivaretas.

I tillegg benytter Zaphire en sikkerhetsarkitektur uten bruk av tradisjonelle VPN-er, basert på prinsippene for Zero-Trust tilgangsstyring. Dette eliminerer risikoen for uautorisert nettverkstilgang og gir full kontroll og sporbarhet over hver enkelt tilkobling. Les mer i artikkelen «Hvorfor Zaphire ikke bruker VPN-er for leverandørtilgang».

Zaphire SD anlegg

Zaphire leverer et skybasert system for byggautomasjon, utviklet for å møte kravene i fremtidens bygg. Plattformen gir full oversikt over alle tekniske systemer og gjør det enkelt å overvåke, analysere og optimalisere drift, energibruk og inneklima - alt samlet på én løsning. Løsningen er allerede installert hos flere store kommuner og selskaper i Norge, les mer om våre kunder her.

Systemet støtter sømløs integrasjon med sensorer, målere og eksisterende styringssystemer, og presenterer innsikt i sanntid gjennom et brukervennlig og responsivt grensesnitt. Dette gjør det mulig å identifisere forbedringsområder raskt og iverksette tiltak som gir både økonomiske og miljømessige gevinster.

Zaphire er utviklet med fokus på brukervennlighet, fleksibilitet, skalerbarhet og datasikkerhet. Løsningen fungerer like godt i nye bygg som i rehabiliterte næringseiendommer, og kan enkelt tilpasses ulike porteføljer. Som en uavhengig plattform uten binding til spesifikke leverandører eller systemintegratorer, gir Zaphire byggeiere og forvaltere full frihet og kontroll.
